Für eine größere Ansicht klicken Sie bitte auf das Bild.

Der 3310B von HP (heute Agilent) ist ein vielseitiger Funktionsgenerator für Sinus, Dreieck und Rechteck, eben so positive und negative Pulse sowie positive und negative Rampen. All diese Funktionen haben eine maximale Ausgangsspannung von 30 Vpp bei offenen Klemmen, beziehungsweise 12 bis 15 Vpp an 50 W. Der Frequenzbereich erstreckt sich von 0,0005 Hz bis zu 5 MHz, in 10 Teilbereichen. Zusätzlich zum High- und Low-Ausgang ist auch ein Sync-Ausgang verfügbar. Das natürlich voll halbleiterbestückte Gerät wird aus dem Netz 115 / 230 Volt betrieben, die Leistungsaufnahme beträgt weniger als 20 VA. Die Maße betragen: 200 x 225 x 125 mm ( B x T x H), das Gewicht beträgt ca. 2,9 kg. Gebraucht, in gutem Zustand und in den Grundfunktionen überprüft kostet ein 3310B

 179,00 € inkl. MwSt.

Technische Daten im "PDF" Format: HP 3310 B

Für eine größere Ansicht klicken Sie bitte auf das Bild.

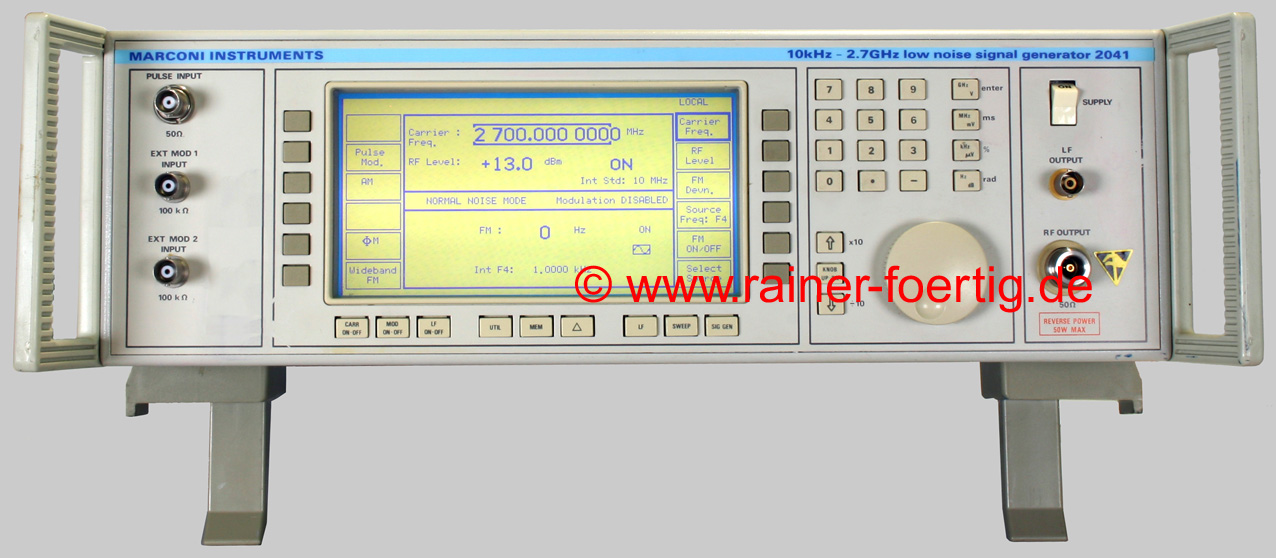

Marconi / IFR 2041

Der 2041 von Marconi / IFR / Aeroflex ist ein Hochleistungs-Low-Noise-Synthesizer für den Frequenzbereich von 10 kHz bis 2.700 MHz mit ausgezeichneter Spektralreinheit für zuverlässige HF-Messungen. Sein sehr geringes Phasenrauschen und niedrige Störanteile garantieren die für die Genauigkeit und Wiederholbarkeit von Messungen in Laboren notwendigen geringen Messtoleranzen. Bei 20 kHz Offset und 1 GHz-Trägerwelle beträgt das Phasenrauschen besser als -140 dBc/Hz. Durch das geringe Phasenrauschen eignet sich der 2041 bestens zur Überprüfung hochempfindlicher UHF-Empfänger. Die eingestellten Parameter werden auf einem großen LC-Display dargestellt, das Display lässt sich in Helligkeit und Kontrast einstellen. Der aktuelle Neupreis eines 2041 beträgt etwa 25.000 € netto.

Hier einige technische Daten:
Frequenz: 10 kHz ... 2.700 MHz
Frequenzauflösung: 0,1 Hz
Amplitude -144 dBm... +13 dBm
Amplitudenauflösung: 0,1 dB
Modulationsarten: FM, Weitband FM, AM, Phasenmodulation, Pulsmodulation
Interne Modulationsquelle: 0,1 Hz... 500 kHz
Wobbelbetrieb ist auch möglich

Installierte Optionen:
001 Zweiter Modulationsgenerator
002 Pulsmodulation

Die Abmessungen betragen ca. 425 x 152 x 525 mm. Gebraucht, in gutem Zustand und in den Grundfunktionen überprüft kostet ein 2041

5.999,00 € inkl. MwSt.

Technische Daten im "PDF" Format: 2041

Für eine größere Ansicht klicken Sie bitte auf das Bild.

Der TG 20 von Grundig ist ein volltransistorisierter RC-Generator und lässt sich im gesamten NF-Bereich universell einsetzen. Er eignet sich als Messstromquelle für Messungen an Verstärkern, für Pegel-, Dämpfungs- und Frequenzgangmessungen an Obertragungseinrichtungen sowie zur Speisung von Messbrücken und zur Fremdmodulation von Prüfsendern. Sein Frequenzbereich reicht von 10 Hz...1 MHz und ist in fünf dekadisch gestufte Bereiche unterteilt. Dem Bereich 100 kHz...1 MHz ist eine gesonderte Skala zugeordnet. Die Ausgangsspannung kann mit einem dekadischen Grobteiler in 4 Stufen und mit einem Feinregler kontinuierlich eingestellt werden, so dass ein Bereich von 0,1 mV bis 5 V überstrichen werden kann. Der mittlere Wert des Klirrfaktors liegt zwischen 120 Hz und 20 kHz bei 0,03% oder darunter.
Die Abmessungen betragen ca. 166 x 204 x 115 mm, Gewicht ca. 2,4 kg.
Gebraucht, in sehr ordentlichem Zustand, natürlich in den Grundfunktionen überprüft kostet ein TG 20

 89,00 € inkl. MwSt.

Technische Daten im "PDF" Format: TG20

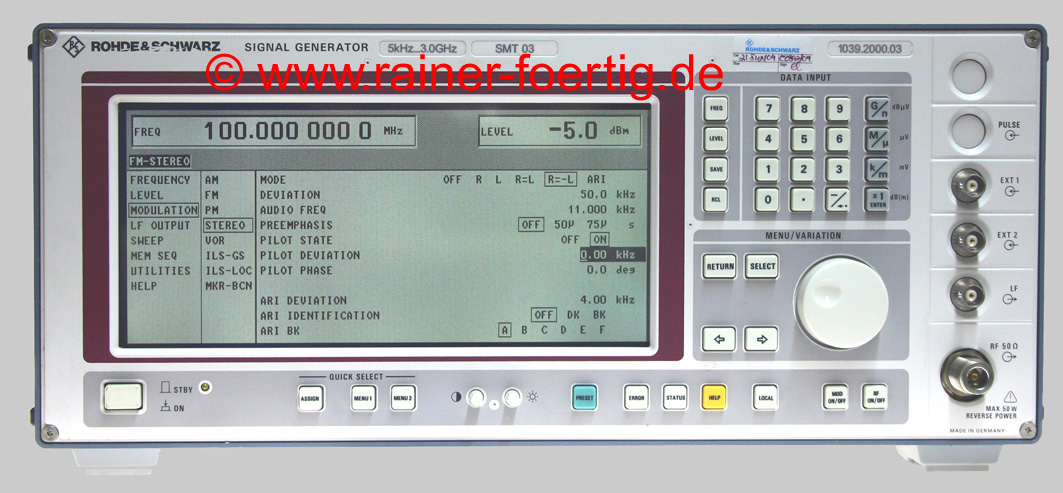

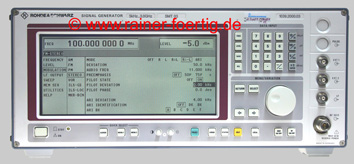

Rohde & Schwarz SMT03 1039.2000.03 inkl. Option SM-B1, SM-B2 und SM-B6

Der Rohde & Schwarz SMT 03 ist ein moderner Signalgenerator. Er besitzt vielseitige Modulationsmöglichkeiten (AM, FM, Phasenmodulation, FM Stereo u.a.), auch Wobbelbetrieb (HF-Sweep und  Pegelsweep) ist möglich.
Der Frequenzbereich umfasst 5 kHz bis 3 GHz (Bereichsunterschreitung bis 1 kHz), die Auflösung beträgt 0,1 Hz, der Pegel lässt sich von -144 ... +13 dBm (Bereichsüberschreitung bis 16 dBm) bei einer Auflösung von 0,1 dBm einstellen.


Folgende Optionen sind im Gerät enthalten:
Option SM-B1: Referenzoszillator OXCO
Option SM-B2: NF-Generator, Sinus: 0,1 Hz...500 kHz, Dreieck- und Rechtecksignale bis 50 kHz, Rauschgenerator mit 500 kHz Bandbreite
Option SM-B6:Multifunktiosngenerator, VOR/ILS-Modulationsignale, Stereo-MPX-Signale, Sägezahn

Gebraucht, in gutem Zustand kostet ein SMT 03 1039.2000.03 incl. Option SM-B1, SM-B2 und SM-B6

2.999,00 inkl. MwSt.

Technische Daten in deutsch im "PDF" Format: SMT deutsch
Technische Daten in englisch (Kurzfassung) im "PDF" Format: SMT englisch

Für eine größere Ansicht klicken Sie bitte auf das Bild.

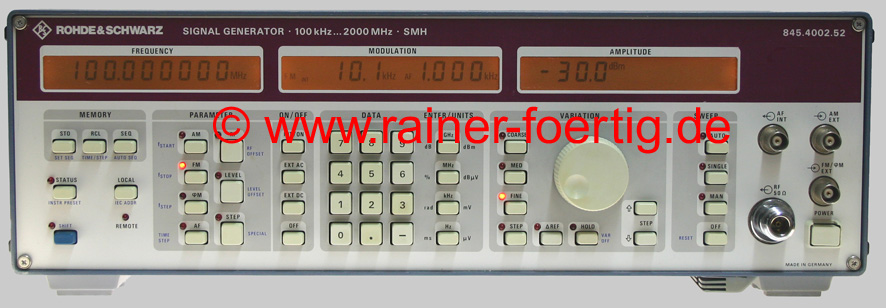

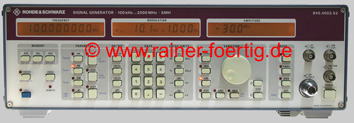

Der Rohde & Schwarz SMG ist ein Messsender, der AM-, FM-, phasen- und pulsmodulierte Signale im Frequenzbereich von 100 kHz bis 2.000 MHz (Underrange 20 kHz bis 2.080 MHz Overrange) erzeugt.

Einige technische Daten:
* Frequenzauflösung 1 Hz
* Pegelbereich -137 bis +13 dBm, Overrange bis +16 dBm
* Pegelgenauigkeit besser als 1 dB
* Einseitenband-Phasenrauschen typisch -122 dB bei 1 GHz, delta f = 20 kHz
* AM, FM, phi M und Pulsmodulation
* Modulationsgenerator mit 8 Festfrequenzen
* Nichtflüchtiger Speicher für 50 komplette Geräteeinstellungen
* Fernsteuerschnittstelle IEC 625-1 (IEEE 488)
* HF-Überspannungsschutz 50 W
* Minimale Störstrahlung, weniger als 1 µV
* HF- und NF-Wobbelbetrieb möglich
* Hohe spektrale Reinheit
* Keine Subharmonischen

Die Zur Zeit lieferbaren SMH verfügen über die Option SMG-B2: AF-Synthesizer, NF-Synthesizer als interner Modulationsgenerator 10 Hz...100 kHz, auch verwendbar als NF-Signalquelle mit einstellbarer Spannung (1 mV...1 V).

Die Abmessungen betragen: ca. 435 x 147 x 460 mm, Gewicht ca. 17 kg.

In den Grundfunktionen überprüft und in gutem Zustand (die Frontplatten haben teilweise ein paar Kratzer) kostet ein SMH

2.399,00 € inkl. MwSt.

Technische Daten im "PDF" Format: SMH

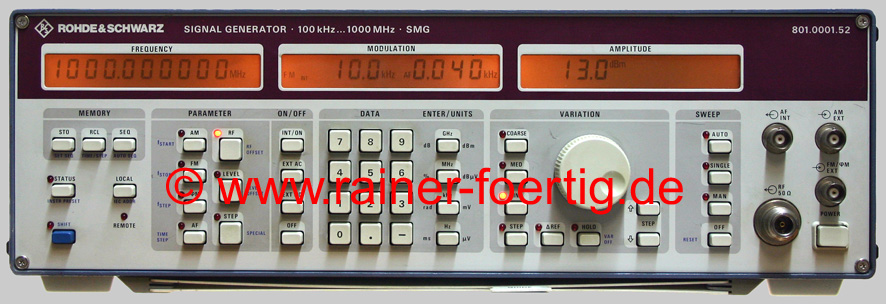

Der Rohde & Schwarz SMG ist ein Messsender, der AM-, FM-, phasen- und pulsmodulierte Signale im Frequenzbereich von 100 kHz bis 1.000 MHz erzeugt.

Einige technische Daten:
* Frequenzauflösung 1 Hz
* Pegelbereich -137 bis +13 dBm, Overrange bis +16 dBm
* Pegelgenauigkeit besser als 0,5 dB
* Einseitenband-Phasenrauschen <-122 dB bei 1 GHz, delta f = 20 kHz
* AM, FM, phi M und Pulsmodulation
* Modulationsgenerator mit 8 Festfrequenzen
* Nichtflüchtiger Speicher für 50 komplette Geräteeinstellungen
* Fernsteuerschnittstelle IEC 625-1 (IEEE 488)
* HF-Überspannungsschutz 50 W
* Minimale Störstrahlung, weniger als 1 µV
* HF- und NF-Wobbelbetrieb möglich
* Hohe spektrale Reinheit
* Keine Subharmonischen

Die Abmessungen betragen: ca. 435 x 147 x 460 mm, Gewicht ca. 16 kg.

Bitte teilen Sie uns bei Bestellung mit, ob Sie ein Tischgerät oder ein 19" Gerät zum Gestelleinbau haben möchten.

In den Grundfunktionen überprüft und in gutem Zustand (die Frontplatten haben teilweise ein paar leichte Kratzer) kostet ein SMG

1.399,00 € inkl. MwSt.

Technische Daten im "PDF" Format: SMG

Für eine größere Ansicht klicken Sie bitte auf das Bild.

Der Rohde & Schwarz SMX ist ein Messsender für den Test von AM-, FM- und phasenmodulierten Empfängern sowie für Bauelementemessungen. Er überstreicht den Frequenzbereich von 100 kHz bis 1.000 MHz.

Einige technische Daten:
* Frequenzauflösung 10 Hz
* Pegelbereich -137 bis +13 dBm
* Einseitenband-Phasenrauschen typisch <-122 dBc bei 1 GHz
* AM, FM und Pulsmodulation
* Modulationsgenerator 0,4, 1, 3 und 15 kHz
* Nichtflüchtiger Speicher für 40 komplette Geräteeinstellungen
* Fernsteuerschnittstelle IEC 625-1
* HF-Überspannungsschutz 30 W

Die Abmessungen betragen: ca. 427 x 147 x 460 mm, das Gewicht ca. 12,5 kg.

Gebraucht, guter Zustand (die Frontplatten haben ein paar leichte Kratzer) und in den Grundfunktionen überprüft kostet ein SMX wie beschrieben

995,00 € inkl. MwSt.

Technische Daten im "PDF" Format: RS SMX

Der Rohde & Schwarz SMY 01 ist ein Messsender für den Test von AM-, FM- und phasenmodulierten Empfängern sowie für Bauelementemessungen. Er überstreicht den Frequenzbereich von 9 kHz bis 1.040 MHz.

Einige technische Daten:
* Frequenzauflösung 1 Hz
* Pegelbereich -140 bis +13 dBm, Overrange bis 19 dBm
* Pegelgenauigkeit besser als 1 dB
* Einseitenband-Phasenrauschen <-114 dB bei 1 GHz, delta f = 20 kHz
* AM, FM, phi M und Pulsmodulation
* Modulationsgenerator 1 Hz bis 500 kHz
* Nichtflüchtiger Speicher für 100 komplette Geräteeinstellungen
* Fernsteuerschnittstelle IEC 625-1
* HF-Überspannungsschutz 30 W
* Minimale Störstrahlung (<0,1 µV).

Die Abmessungen betragen: ca. 435 x 147 x 350 mm, das Gewicht ca. 11 kg.

In den Grundfunktionen überprüft und in gutem Zustand kostet ein SMY 01

1.750,00 € inkl. MwSt.

Technische Daten im "PDF" Format: SMY 01

Für eine größere Ansicht klicken Sie bitte auf das Bild.

HP 8165A

Der programmierbare Signalgenerator 8165 A von Hewlett Packard ist ein vielseitiger Funktionsgenerator mit hoher Genauigkeit und vielen Triggerfunktionen. Die Frequenzanzeige mit 4 Ziffern sorgt für eine hohe Auflösung von 1µHz im Bereich von 1...9,999 mHz. Die Genauigkeit beträgt bis zu 0,001 % bei einer Stabilität von 1 x 10^-6.

Signalformen und Frequenzbereich:
Sinus, Rechteck, Dreieck: 1 mHz...50 MHz
Impuls / Rampe: 1 mHz...19,99 MHz
Ausgangs-Kenndaten
Impedanz: Wahlweise 50 Ohm oder 1 kOhm
Amplitude: 10 mV...20 V Spitze-Spitze
Betriebsarten
Norm (dauernd phasenverriegelt), VCO (externe Wobbel-Frequenz), externer Trigger, Gate, Burst (1...9999 gezählte Perioden) oder FM.
Option 002 vorhanden, dadurch Wobbelbetrieb möglich.

Abmessungen; 133 mm x 426 mmx 422 mm, Gewicht etwa 12 kg. Gebraucht, in gutem Zustand und in den Grundfunktionen überprüft kostet ein Stück

799,00 € inkl. MwSt.

Technische Daten im "PDF" Format: 8165 A

Für eine größere Ansicht klicken Sie bitte auf das Bild.

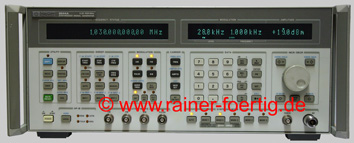

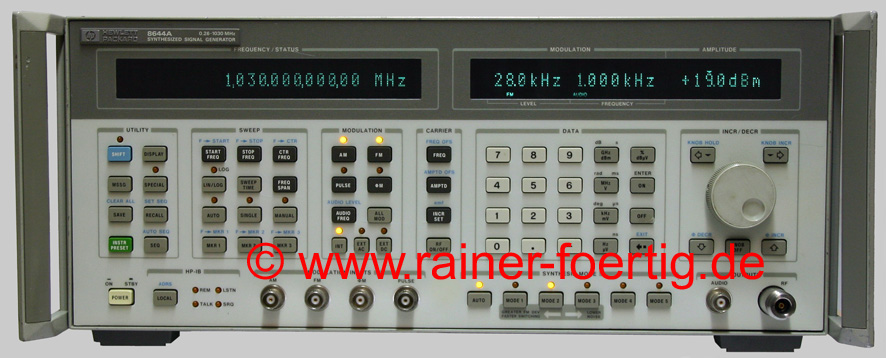

Hewlett Packard 8644A

Der HP 8644A ist ein Hochleistungs-Synthesizer für den Frequenzbereich von 252 kHz bis 1030 MHz mit ausgezeichneter Spektralreinheit für zuverlässige HF-Messungen. Geringes Phasenrauschen und niedrige Störanteile garantieren die für die Genauigkeit und Wiederholbarkeit von Messungen in Laboren notwendigen geringen Messtoleranzen. Bei 20 kHz Offset und 1 GHz-Trägerwelle beträgt das Phasenrauschen nur -128 dBc/Hz.

Hier einige technische Daten:
Frequenz: 252 kHz ... 1030 MHz
Frequenzauflösung: 10 mHz
Amplitude -137 dBm... +13 dBm
Amplitudenauflösung: 0,1 dB
Modulationsarten: FM, AM, Pulsmodulation
Interne Modulationsquelle: 0,3 kHz, 0,4 kHz, 1 kHz, 3 kHz
Wobbelbetrieb ist möglich

Installierte Optionen:
001 Hochstabile Zeitbasis
005 Elektronischer Abschwächer
007 Audio-Oszillator

Die Abmessungen betragen ca. 425 x 178 x 648 mm. Gebraucht, in gutem Zustand und in den Grundfunktionen überprüft kostet ein HP 8644A

3.699,00 € inkl. MwSt.

Technische Daten im "PDF" Format: HP 8644A

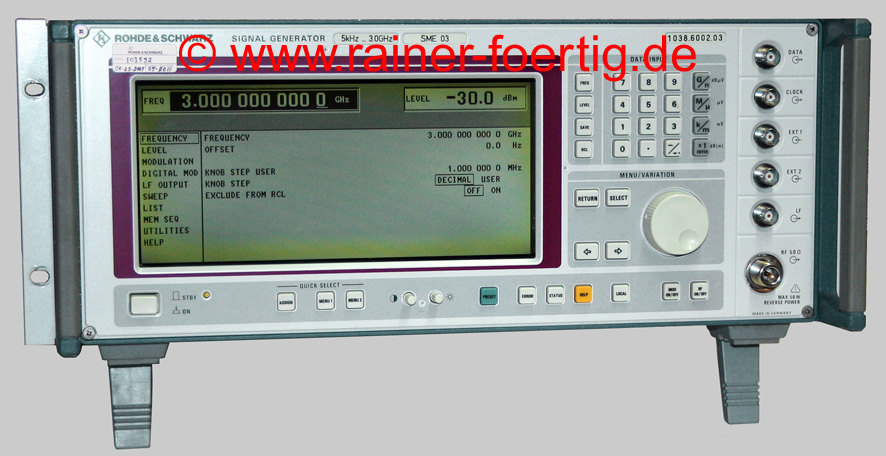

Rohde & Schwarz SME03 1038.6002.03

Der Rohde & Schwarz SME 03 ist ein moderner Signalgenerator für die digitale Kommunikation mit allen Modulationsarten des Mobilfunks, des weiteren beherrscht der SME 03 auch die analoge Signalwelt herkömmlicher Messender, Wobbelbetrieb (HF-Sweep und  Pegelsweep) ist auch möglich.
Der Frequenzbereich umfasst 5 kHz bis 3 GHz, die Auflösung beträgt 0,1 Hz, der Pegel lässt von -144 ... +13 dBm bei einer Auflösung von 0,1 dBm einstellen.
Der SME 03 liefert die komplexen Signale, die für die Entwicklung und Prüfung von Empfängern des digitalen Mobilfunks benötigt werden.
Er kann sämtliche Signale aller bedeutenden digitalen Mobilfunknetze nach Modulationsart, Datenformat, TDMA-Struktur und Frequenzsprungschema normgerecht erzeugen.

Folgende Optionen sind im Gerät enthalten:
Option SM-B1: Referenzoszillator OXCO
Option SM-B5: FM- und Phasenmodulator, FM-DC bis 2 MHz - Phasenmodulation: DC bis 100 kHz
Option SME-B11: DM Coder, generiert FSK, FFSK, 4FSK,GFSK, GMSK, QPSK, Pi/4-QPSK, Pi/4-DQPSK, O-QPSK; frei programmierbare Datensequenzen und PRBS
Option SME-B12: DM-Speichererweiterung 8 Mbit (nur Daten); Voraussetzung für den Einbau von SME-B41 und SME-B42

Gebraucht, in gutem Zustand kostet ein SME 03 1038.6002.03 incl. Option SM-B1, SM-B5, SM-B11 und SM-B12

4.499,00 inkl. MwSt.

Technische Daten im "PDF" Format: SME

Für eine größere Ansicht klicken Sie bitte auf das Bild.

Rohde & Schwarz ADS 1012.4002.02

Der Rohde & Schwarz ADS ist ein Doppelter Arbiträrer Wellenformgenerator.
Frei programmierbare Signalformen und -Sequenzen, die Präzision digitaler Sinus- und Dreieckssynthese sowie außergewöhnliche Sweep-Eigenschaften machen den ADS zu einer universellen Signalquelle.
Der ADS vereint zwei unabhängig voneinander programmierbare Synthese-Kanäle. Durch die einfach Synchronisiermöglichkeit der Kanäle und ihre präzise Phaseneinstellung eignet sich der ADS bestens zur Erzeugung komplexer Signale, wie zum Beispiel:
- UKW-Stereosignale
- Videotestbilder
- Ansteuersignale für I/Q-Modualtoren

Hier einige technischen Daten:
Ausgangsspannung: 0...20 V EMK, imax = ± 100 mA
Sinus: 0,1 Hz ... 5 MHz
Dreieck: 0,1 Hz ... 100 kHz
Sweep: 1 Hz ... 5 MHz, Auflösung 1 Hz
Frei programmierbare Kurvenformen: 2 ... 16384 Punke

Voll fernsteuerbar über die integrierte IEC-Bus Schnittstelle.

Ausgestattet mit
- Option B1: Clock Generator.


2.998,00 inkl. MwSt.

Technische Daten in englisch im "PDF" Format: ADS
Technische Daten in deutsch im "PDF" Format: ADS

Wavetek 288 / SG-1288/G

Der Wavetek 288 / SG-1288/G ist ein moderner Synthesizer / Funktionsgenerator für den  Frequenzbereich von 0,002 Hz bis 20 MHz.

Einige technische Daten
- Kurvenformen:Sinus, Rechteck, Dreieck mit fester oder einstellbarer Symmetrie zur Erzeugung beliebiger Pulse oder Rampen
- Ausgangsspannung bis zu +-30 Vss
- Woobelfunktion
- stufenloser DC-Offset bis zu +- 10 V
- Impedanz umschaltbar 50, 75, 135 oder 600 Ohm unsymmetrisch oder symmetrisch,
- digitale Einstellung aller Funktionen über Tastaur oder quasi-analogen Drehknopf,
- alphanumerisches Display
- automatische Kalibrierfunktion
- HP-IB Schnittstelle

Abmessungen: ca. 432 x 356 133 mm, Gewicht etwa 11,5 kg.

Gebraucht, in gutem Zustand und in den Grundfunktionen überprüft kostet ein Stück

649,-- € inkl. MwSt.


Die technischen Daten gibt es hier: Wavetek 288

Für eine größere Ansicht klicken Sie bitte auf das Bild.

Der AM/FM-Generator AS 4 B von Grundig ist für für Service-Arbeiten an AM- und FM-Empfängern vorgesehen. Er ist intern und extern modulierbar (auch mit Stereo-Multiplex-Signalen). In 12 Bereichen liefert der Generator Signale von 110 kHz bis 115 MHz, die ZF-Bereiche sind gespreizt. Für FM-ZF steht ein gesonderter Wobbelbereich zur Verfügung. Die HF-Ausgangspannung beträgt im Bereich 1 ca. 300 mVss an 60 Ohm bei 0 dB, im Bereich 2 bis 12 ca. 30 mVeff an 60 Ohm bei 0 dB. Bereich 2 bis 12 elektronisch geregelt, Ausgangsimpedanz 60 Ohm asymetrisch. Spanungseinstellung kontinuierlich 0 bis - 60 dB, Vorteiler 0 bis -30 dB. Modulation intern: AM: ca. 1 kHz / 4 kHz / ca. 30% und ca. 4kHz / ca. 60%. FM: Modulationsfrequenz ca. 1 kHz / 4 kHz, Frequenzhub ca. 25 kHz. Die Spannungsversorgung erfolgt aus dem Netz mit 110 / 230 Volt~, Leistungsaufnahme ca. 6 Watt. Die Abmessungen betragen ca. 300 x 218 x 176 mm, Gewicht ca. 6 kg. Gebraucht, in sehr ordentlichem Zustand, natürlich in den Grundfunktionen überprüft kostet ein AS4B

Zur Zeit leider nicht mehr lieferbar.

Technische Daten im "PDF" Format: AS 4 B

Für eine größere Ansicht klicken Sie bitte auf das Bild.

Der HP 3325 B ist ein Hochleistungs-Synthesizer/ Funktionsgenerator mit außergewöhnlichen Fähigkeiten. Der Frequenzbereich erstreckt sich von 1 µHz bis 21 MHz. Die Frequenzgenauigkeit wird durch das eingebaute Präzisionsfrequenznormal bestimmt, die Ausgangsfrequenz kann mit einer Auflösung von 1 µHz eingestellt werden. Die Ausgangsimpedanz beträgt 50 Ohm und ist umschaltbar auf Gerätevorder- oder Rückseite.

Hier einige technische Daten:
•Sinus - Signale bis 20,999 999 999 MHz
•Präzise Rechteckfunktionen bis 10,999 999 999 MHz (Anstiegszeit 20 ns).
•Dreieck- und Rampenfunktionen (positiv und negativ) mit einer Linearität von 0,05% bis 10,999 999 999 kHz
•Hervorragende Signalreinheit
•Gleichspannungs- und Phasenversatz
•Eingebauter Modulationsgenerator (beliebige Funktionsverläufe können über HP-IB Schnittstelle vorgegeben werden)
•Nichtflüchtige Speicherplätze
•Log., lin. und diskrete Wobbelung
•Programmierbar über HP-IB Schnittstelle und RS 232
•Ausgangsimpedanz: 50 Ohm (BNC Stecker/ umschaltbar auf Geräte-Vorder- oder -Rückseite).

Die Abmessungen betragen ca. 426 x 133 x 498 mm, Gewicht ca. 10,5 kg.

Gebraucht, in gutem Zustand und in den Grundfunktionen überprüft kostet ein Stück

899,00 € inkl. MwSt.

Technische Daten im "PDF" Format: HP 3325B
