Für eine größere Ansicht klicken Sie bitte auf das Bild.

HP 3585 A

Der 3585 A von Hewlett Packard (heute Agilent) ist ein NF-Spektrum Analysator im Frequenzbereich von 20 Hz...40,1 MHz. Die Eingangsimpedanz ist auf 50 Ohm, 75 Ohm oder 1 MOhm einstellbar. Die Auflösebandbreite lässt sich von 3 Hz...30 kHz, die Video-Bandbreite von 1 Hz...30 kHz, jeweils in 1-3-10er Schritten schalten. Der Amplituden-Meßbereich erstreckt sich bei 50 / 75 Ohm Eingangsimpedanz  von -137...+30dBm und bei 1 MOhm Eingangsimpedanz von 31 nV...7,08 V. Die Ampiltudengenauigkeit beträgt ± 0,4 dB. Die Mittenfrequenz und die Wobbelbandbreite lassen sich mit einer Auflösung von bis zu 0,1 Hz einstellen. Der Dynamikbereich beträgt 80 dB. Der Ausgangspegel des eingebauten Mitlaufgenerators kann von 0...-11 dBm geregelt werden, die Frequenzgenauigkeit des Mitlaufgenerators beträgt ± 1Hz, seine Ausgangsimpedanz 50 Ohm. Alle Parameter werden im Schirmbild dargestellt. Die sehr nützliche Markerfunktion ermöglicht schnelle Signalanalyse. Die digitale Speicherfunktion bietet die Möglichkeit, ein Schirmbild zu speichern (na, so was) und bei Bedarf entweder alleine, oder mit "darauf gelegtem" neuen Bild darzustellen, zum Beispiel zum vergleichen von Frequenzgängen verschiedener Filter. Die eingebaute HP-IB Schnittstelle macht den 3585 A systemfähig. Weitere Daten entnehmen Sie bitte der unten aufgeführten "PDF-Datei". Die Abmessungen betragen: 229 x 426 x 635 mm, Gewicht ca. 40 kg. Gebraucht, in gutem und grundgeprüften Zustand kostet dieser hochwertige Analyzer

2550,00 € inkl. MwSt.

Technische Daten im "PDF" Format: 3585 A

Für eine größere Ansicht klicken Sie bitte auf das Bild.

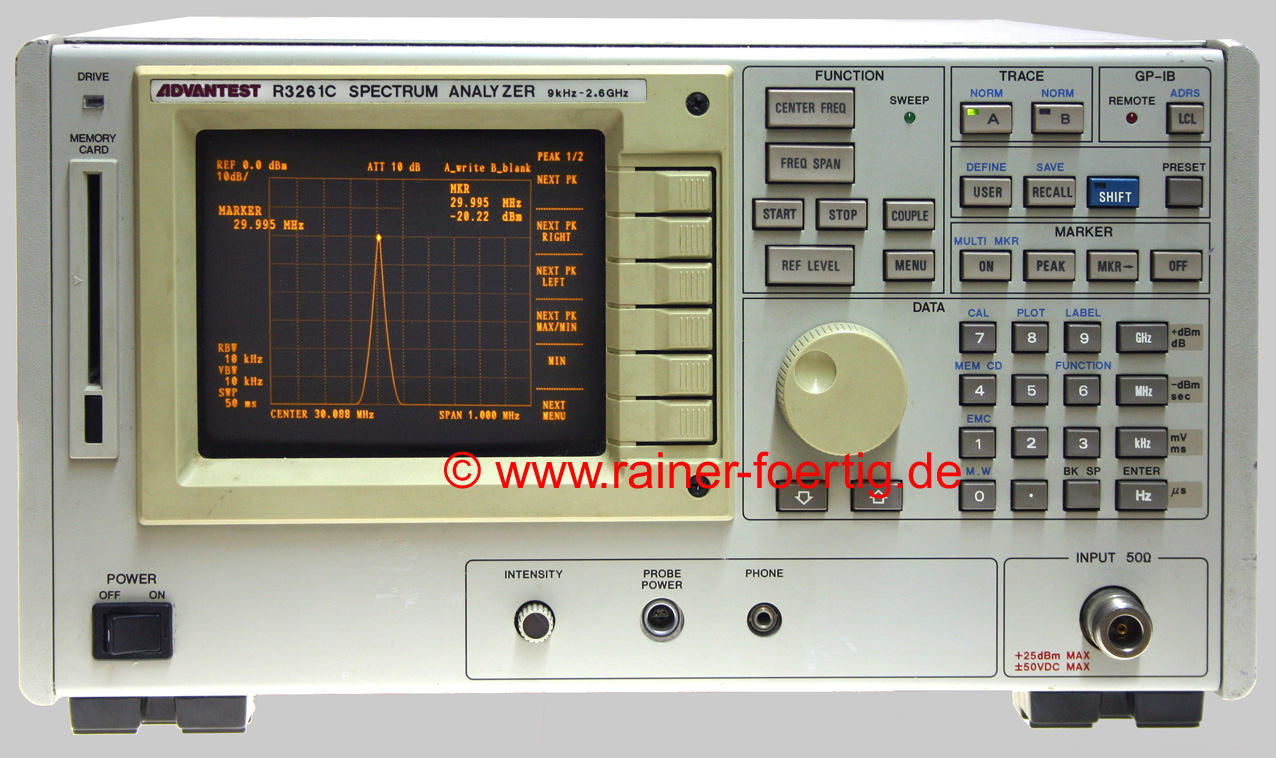

Advantest R3261C

Der tragbare Spektrumanalysator R3261C von Advantest deckt den Frequenzbereich 9 kHz...2,6 GHz in einem Frequenzband ab. Hub, Auflösefilter und Ablaufzeit sind automatisch verkoppelt für optimalen Betrieb, ein Marker (Mulit-Marker) gestattet die numerische Anzeige von Frequenz und Pegel. Signalmaximumsuche und Signalzentrierung in Bildschirmmitte erleichtern die Bedienung, ebenso wie Videofilter zur Rauschmittelung, diverse Pegeleinheiten und Einblendung aller Messparameter in den Bildschirm.

Kurzdaten:

Frequenzbereich: 9 kHz...2,6 GHz
Auflösungsbandbreite: 30 Hz...1 MHz in 1 - 3er Folge, sowie 200 Hz, 9 kHz und 120 kHz
Videobandbreite: 1 Hz...1 MHz in 1 - 10er Folge
Phasenrauschen: <- 105 dBc/Hz bei 20 kHz Trägerabstand
Eingebauter Abschwächer
Amplitudenbereich: -131...+25 dBm
Digitaler Bildspeicher
Markerbetrieb
HF-Eingang: N-Buchse 50 Ohm

Die Abmessungen betragen: ca. 330 x 132 x 450 mm, Gewicht ca. 15 kg.
Gebraucht, guter Zustand, wie leider bei diesen Geräten üblich ist der Kunststoff etwas vergilbt, in den Grundfunktionen überprüft und mit einer flammneuen Bildröhre ausgestattet kostet dieser Analysator

2999,00 € inkl. MwSt.

Technische Daten im "PDF" Format: R3261C - CN

Für eine größere Ansicht klicken Sie bitte auf das Bild.

Advantest R3361CN

Der tragbare Spektrumanalysator R3361CN von Advantest deckt den Frequenzbereich 9 kHz...2,6 GHz in einem Frequenzband ab. Hub, Auflösefilter und Ablaufzeit sind automatisch verkoppelt für optimalen Betrieb, ein Marker (Mulit-Marker) gestattet die numerische Anzeige von Frequenz und Pegel. Signalmaximumsuche und Signalzentrierung in Bildschirmmitte erleichtern die Bedienung, ebenso wie Videofilter zur Rauschmittelung, diverse Pegeleinheiten und Einblendung aller Messparameter in den Bildschirm. Der eingebaute Tracking-Generator ermöglicht beispielsweise Dämpfungsmessungen.

Kurzdaten:

Frequenzbereich: 9 kHz...2,6 GHz
Auflösungsbandbreite: 30 Hz...1 MHz in 1 - 3er Folge, sowie 200 Hz, 9 kHz und 120 kHz
Videobandbreite: 1 Hz...1 MHz in 1 - 10er Folge
Phasenrauschen: <- 105 dBc/Hz bei 20 kHz Trägerabstand
Eingebauter Abschwächer
Amplitudenbereich: -19 dBµV...+132 dBµV
Markerbetrieb
HF-Eingang: N-Buchse 75 Ohm

Tracking-Generator (Mitlaufgenerator):
Ausgangsleistung +105...55 dBµV in 1 dB-Schritten

Die Abmessungen betragen: ca. 330 x 132 x 450 mm, Gewicht ca. 15 kg.
Gebraucht, guter Zustand (einige kleiner Macken auf der Frontplatte) und wie leider bei diesen Geräten üblich ist der Kunststoff etwas vergilbt, in den Grundfunktionen überprüft und mit einer flammneuen Bildröhre ausgestattet kostet dieser Analysator

3495,00 € inkl. MwSt.

Technische Daten im "PDF" Format: R3361C - CN

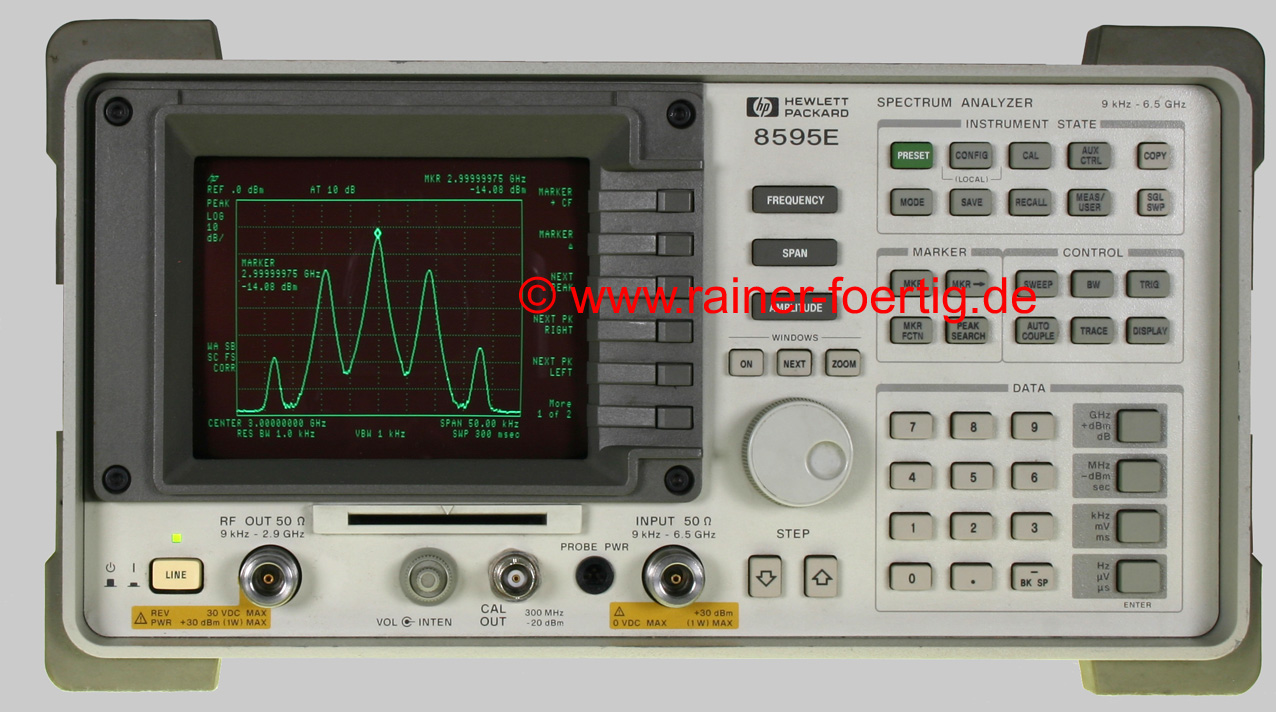

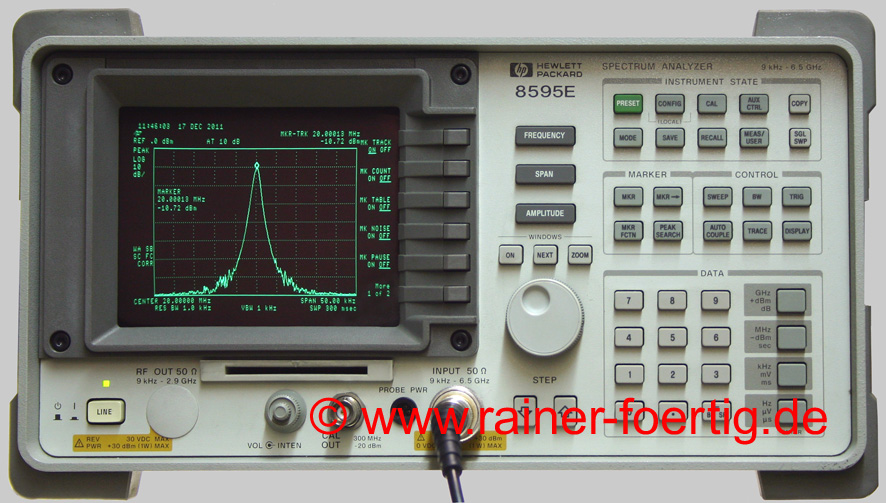

HP 8595E

Der tragbare Spektrumanalysator 8595E von Hewlett Packard deckt den Frequenzbereich 9 kHz...6,5 GHz in einem Frequenzband ab. Hub, Auflösefilter und Ablaufzeit sind automatisch verkoppelt für optimalen Betrieb, ein Marker gestattet die numerische Anzeige von Frequenz und Pegel. Signalmaximumsuche und Signalzentrierung in Bildschirmmitte erleichtern die Bedienung, ebenso wie Videofilter zur Rauschmittelung, diverse Pegeleinheiten und Einblendung aller Messparameter in Bildschirm.

Kurzdaten:

Frequenzbereich: DC-gekoppelt 9 kHz...6,5 GHz, AC-gekoppelt 100 kHz...6,5 GHz
Auflösungsbandbreite: 1 kHz...3 MHz in 1-3-10er Folge, sowie 6 kHz und 120 kHz
Videobandbreite: 1 Hz...1 MHz in 1-3-10er Folge
Phasenrauschen: <- 105 dBc/Hz bei 30 kHz Trägerabstand
Eingebauter Abschwächer
Amplitudenbereich: -125...+30 dBm
Digitaler Bildspeicher
Markerbetrieb
HF-Eingang: N-Buchse 50 Ohm (über Menü umschaltbar auf 75 Ohm)

Eingebaute Optionen:
004 ofengeregelte Präzisionsreferenz
021 HP-IB Schnittstelle

Die Abmessungen betragen: ca. 373 x 184 x 461 mm, Gewicht ca. 16,4 kg.
Gebraucht, sehr guter Zustand und in den Grundfunktionen überprüft kostet dieser Analysator

4495,00 € inkl. MwSt.

Technische Daten im "PDF" Format: HP 859x E Serie

Für eine größere Ansicht klicken Sie bitte auf das Bild.

Der 4352B von Agilent ist ein VCO / PLL SIGNALANALYSATOR und dient zur Bewertung der Parameter von VCO`s und PLL`s in Kommunikations-Systemen, er arbeitet wahlweise als "Signal Analyzer" oder als "VCO Tester" im Frequenzbereich von 10 MHz bis 3 GHz.

Der Analysator / Tester kann folgende Messungen durchführen:

•Frequenzzähler für den Frequenzbereich 10 MHz bis 3 GHz, Auflösung als Standalone Gerät 64 kHz, in Verbindung mit einem geeigneten HP-IB gesteuerten Signalgenerator als LO Quelle 1 kHz

•Powermeter für HF-Leistung von -10 dBm bis +20 dBm

•FM-Hub von 0 bis 200 kHz

•Spektrumanalysator

•Frequency transient

•Phasenrauschen

Die Darstellung erfolgt auf einem Farb-LCD-Schirm, ein 3,5"-Diskettenlaufwerk (ja, sowas gibt´s noch) dient zur Datenspeicherung. Das Gerät ist über die eingebaute HPIB-Schnittstelle vollständig programmierbar.

2.999,-- € inkl. MwSt.

Die technischen Daten gibt es hier: 4352B TD
